車輪鍛件生產流程解析

車輪鍛件生產流程全景圖

整個流程可以概括為三個核心階段：預制 → 成型 → 精制。

第一階段：預制 - 從坯料到毛坯

1. 原材料準備

材料選擇：主要使用5xxx系列（如5083）或 6xxx系列（如6061）鋁合金。這些合金具有優異的強度、韌性和耐腐蝕性。

坯料制備：將大型鋁合金鑄錠通過精密鋸切成特定重量和尺寸的圓柱形坯料。重量公差需嚴格控制（通常±0.5%）。

2. 加熱

目的：提高鋁材的塑性，降低變形抗力。

設備：采用感應加熱爐，加熱迅速、均勻、氧化皮少。

溫度控制：精確控制在400°C - 500°C之間（依合金牌號而定），溫度波動需在±10°C以內。

3. 鍛造 - 核心工序

預鍛（制坯）：將加熱的坯料在模具中初步鍛壓，形成類似“餅狀”的基本形狀，為終鍛做準備。

終鍛：在萬噸級（通常5000-9000噸）的大型鍛壓機上，通過巨大的壓力使預鍛坯在精密模具中一次性成型。

關鍵：模具型腔的精度直接決定產品精度。此過程形成輪轂的盤面、輻條的基本形狀和強度纖維流線。

切邊：鍛造成型后，工件周圍會有一圈多余的飛邊（Flash），需立即通過切邊模和壓力機將其去除。

第二階段：成型 - 塑造最終形態與性能

4. 熱處理 - T6處理

這是賦予車輪最終力學性能的關鍵步驟，分為兩步：

固溶處理（Solution Treatment）：將鍛件加熱到~530°C，使合金元素充分溶解到鋁基體中，然后進行快速水淬（Quenching），形成過飽和固溶體。

時效處理（Aging Treatment）：在較低溫度（~180°C）下長時間保溫，使強化相均勻、彌散地析出，極大提高輪轂的強度和硬度。

5. 旋壓（Rolling Forging / Flow Forming） - 高性能輪轂的核心工藝

目的：成型輪輞（安裝輪胎的部分），并進一步減輕重量、提升材料密度和強度。

過程：將加熱的輪轂毛坯固定在高轉速的芯軸上，外側有滾輪對輻條部分施加巨大壓力，使其軸向延伸、徑向變薄，成型出輪輞。

優勢：相比直接鍛出整個輪輞，旋壓技術能顯著減少材料使用，減輕重量，并使輪輞部位的金屬流線完整，機械性能更優。

第三階段：精制 - 達到最終精度與外觀

6. 機械加工（CNC Machining）

設備：使用多軸高精度數控立式車床和加工中心。

加工內容：

車削：加工輪轂的安裝面（Hub Piloting）、中心孔、螺栓座等關鍵配合部位，保證極高的尺寸和形位公差（如跳動量≤0.1mm）。

鉆/銑：加工螺栓孔、氣門孔、以及輻條上的裝飾性圖案。螺栓孔的位置度（PCD）要求極其嚴格（±0.05mm）。

7. 動平衡檢測與校正（Dynamic Balancing）

目的：消除車輪在高速旋轉時因質量分布不均產生的離心力。

過程：在動平衡機上高速旋轉車輪，測量不平衡量的值和相位。

校正：在輪輞特定位置（通常有標記區）使用立式鉆床去除少量材料（去重），直至不平衡量小于規定值（如5-15 g·cm）。

8. 無損檢測（Non-Destructive Testing）

方法：100%進行熒光滲透檢測（FPT）。

過程：將熒光滲透液涂于表面，滲入任何微小的表面開口缺陷中，清洗后顯像，在紫外燈下觀察是否有熒光顯示。

標準：任何裂紋、折疊等缺陷都不被允許。

9. 表面處理（Surface Treatment）

噴涂：底漆、色漆、透明清漆，提供顏色和基礎防腐。

機械處理：高光切削（Mirror Cutting/Carving） 在輻條表面加工出光亮的切面；拉絲（Hairline） 處理出細膩的絲狀紋路。

電鍍：鍍鉻、鍍鋅等，提供鏡面效果和超強耐腐蝕性（工藝復雜環保要求高）。

10. 最終檢驗與包裝

全尺寸檢驗：使用三坐標測量機（CMM）等對成品進行抽檢。

氣密性測試：確保輪轂無泄漏（特別是無內胎輪胎用輪轂）。

包裝：使用專用防護套和包裝箱，防止運輸途中刮傷。

核心優勢總結

通過上述鍛造流程生產出的車輪鍛件，其金屬晶粒流向與輪轂形狀保持一致，組織致密，纖維流線連續，從而實現了：

輕量化：比同尺寸鑄造輪轂輕20%-30%。

高強度與高韌性：抗沖擊、疲勞強度遠高于鑄造輪轂。

安全性高：在極端負載下不易發生突然斷裂。

性能優異：更利于車輛操控、加速、制動和節油。

散熱性好：良好的導熱性有助于剎車系統散熱。

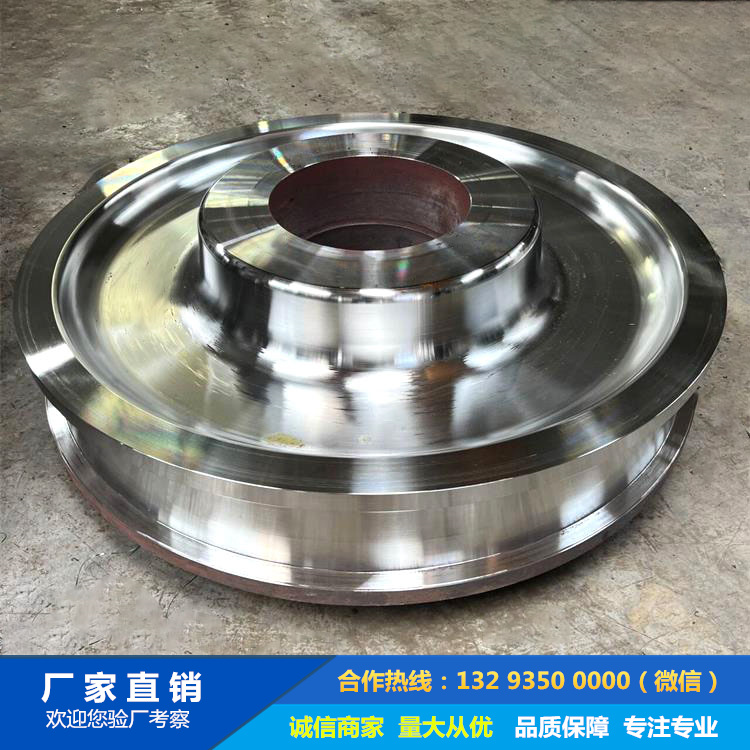

這套起重機車輪流程融合了材料學、塑性加工、熱處理和精
