火車車輪鍛造工藝分析

        鐵路交通是我國運輸系統的重要組成部分，在國民經濟和社會發展過程中，鐵路運輸扮演著不可替代的重要角色。我國一直以來都十分重視鐵路運輸?shù)陌l(fā)展。最近幾年以來，隨著以高鐵為代表的新型鐵路運輸技術的應用，我國鐵路運輸朝著高速、重載方向發展，車輪在復雜的運行工況和惡劣的工作條件下，受到來自于速度效應和制動方式的雙重影響，對其耐磨性、強韌性以及抗疲勞性提出了更高的要求。但是我國現有的車輪鍛壓生產技術，還不能完全滿足鐵路運輸發展對火車車輪質量的要求。尤其是我國高速列車的車輪，在車輪的制造中，還存在廢品率較高的現象。因此研究車輪鍛件生產工藝，提高我國火車車輪鍛壓生產技術水平，制造優質火車車輪，對于降低我國火車整車生產成本，促進鐵路運輸?shù)陌l(fā)展，有十分重要的現實意義。

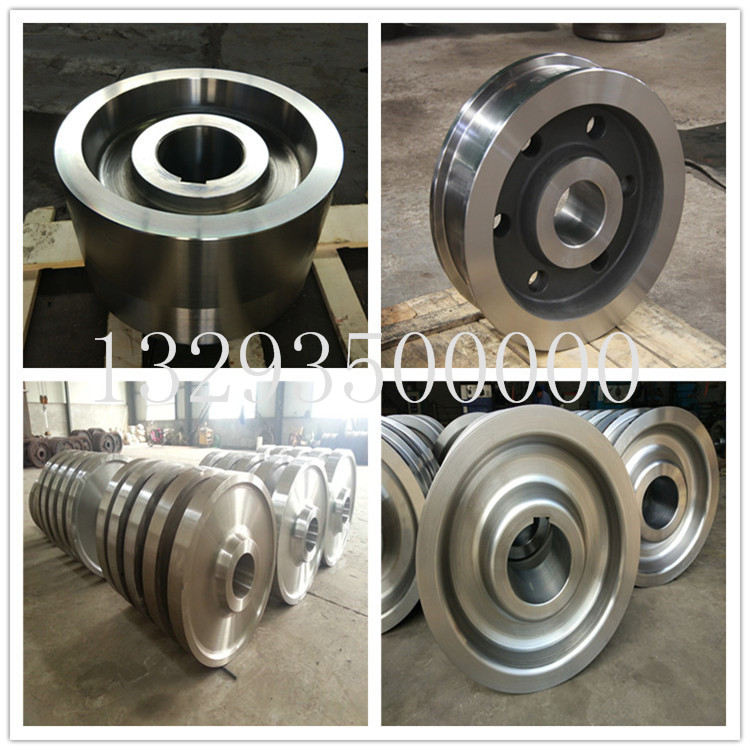

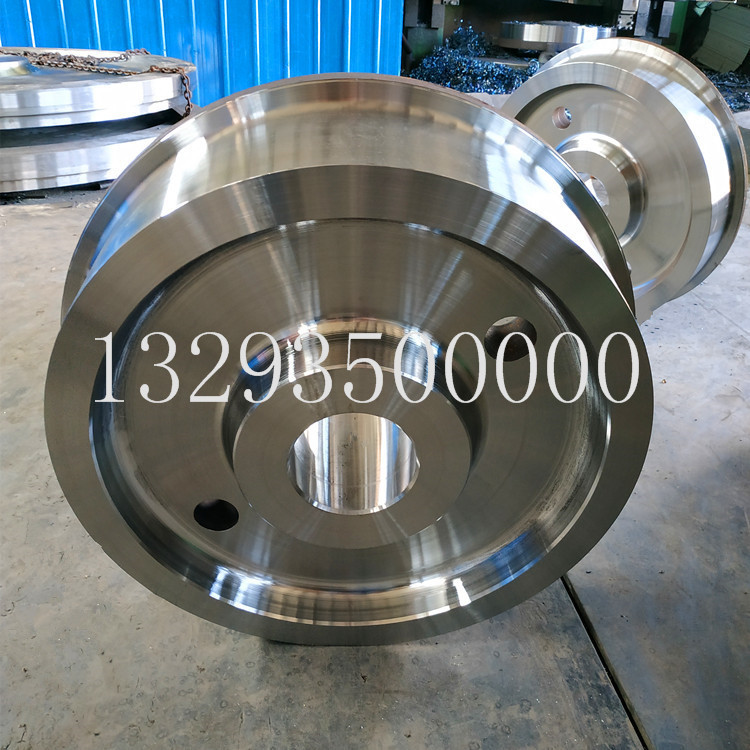

        火車車輪是火車整車零件中的一個關鍵組成部分，是火車機車生產中技術較高的環節之一。由于火車的種類繁多，工作環境和機車構造也不盡相同，所以火車車輪的結構形式和形制特征也多種多樣。一般 由輪轂、輪輞、輻板三個部分組成。

        火車車輪屬于典型的金屬塑性成形產品，常常會出現多種內部和外部缺陷。比較常見的有偏心缺陷、組織和填充不完全等缺陷。所以車輪生產中對鍛壓技術要求較高。

       當前包括我國在內的世界各國普遍采用模鍛---軋制法 (又稱整體輾鋼車輪生產法)進行火車車輪鍛造生產，這一方法主要采用模鍛和軋制擴徑兩個主要步驟來完成車輪主體的成形。和鑄造法相比較，該法所生產的車輪內在質量要好很多，與全模鍛制造法相比，該法的優點在于對模鍛設備的要求較低。全世界有2O多個生產廠家，雖然各自的生產工藝有其獨有特 點，但是總體來說從流程來講可以分為三個主要步驟：預成型及成型、軋制擴徑和壓彎沖孔。通過總結，各廠家在工藝上的差別，主要體現在預成型及成型的差異上，壓彎壓力機的配置方面則基本相同，沖孔設備的配置也只是稍有差別。

       車輪坯料采用圓柱形鋼坯下注，坯料直徑介于 380mm---406mm之間。使用高速鋸床對鋼坯進行鋸切成段，成段坯料經加熱后，有機械手夾持上料到壓力機進行預成型工序。在預成型工序中，上磨具采用成型模，下模具則選用中央突起的壓痕模，以此實現對輪輞、輪轂的金屬體積分配。在壓力機模鍛工序采用的是靜壓力鍛造，整個鍛造過程在一次行程中完成 。優異的車輪預成型工藝，不但能夠保證車輪初步形狀 的成形，同時還可以起到改善車輪內部組織結構和金屬流線的雙重作用。但是如果此階段的工藝不合理，則會直接導致車輪偏心、填充不完全等缺陷。給后續加工階段操作帶來困難，嚴重的還會直接導致車輪報廢。

       在車輪的成型階段，主要得到的是輪轂和壓制輻板的形狀，同時完成輪輞主要部位的成形。其過程屬于典型的開式無飛邊模鍛。模具壓下后，首先受壓的是車輪的輻板處，車輪內層金屬受到來 自中央沖頭的作用力，帶動外側金屬沿水平方向流動。隨著下壓量的急劇增大，輪坯的最外側金屬和成形模的內壁接觸。在中央沖頭和成形模內壁的共同作用下，輪坯內的金屬形成一個分流面，分別流向輪轂和輪輞下側以及輪輞上側。在該流程中，輪輞下側的填充情況最佳。此外，由于該工序中模具模膛的高度有所不同，所以直接導致輪坯中不同部分的金屬變形量不一樣，其中輻板處變形量最為突出，而輪輞部分的變形量則最小。車輪成形工藝是熱成形機組軋壓能力匹配的關鍵工藝。合理科學的成形工藝，不僅要保證壓力機的壓力極限數值滿足事先設定的工藝數值，同時還要滿足下道工序中軋機的軋制能力需求。

       車輪壓彎工序一般情況下是和沖孔工序一起在 同一臺壓力機上進行，是火車車輪熱成形中的最后一道工序。其主要目的是對輻板進行壓彎成形、對輪輞表面進行平整以及確定車輪兩側和車輪內徑等的成形。

        車輪加工中的鍛造余量，是整個車輪鍛造工藝設計中非常重要的環節。它與車輪材料的利用率、成品率以及生產率密切相關，直接決定著車輪生產的成本。因此，要合理確定輪坯合理的鍛造余量。

        踏面余量的確定。在確定輪坯踏面余量時， 輪坯的橢圓度和熱處理過程中直徑0.1一O.2％的變化量應該予以充分考慮。但是，主要還是要注意踏面上表面氧化皮壓入、裂紋以及結疤等的消除。經過實踐中的反復摸索，踏面鍛造余量的確定取8mm較為合適 。

        輪轂外徑余量確定。輪轂外徑余量的確定， 主要取決于設備對輪轂、輪輞偏心的精度控制。目前，山西中信重工集團有限公司在這一精度控制上可以達到 6mm以內。為了確保最大偏心后，輪轂?zāi)苡?mm的加工余量，初期生產中，應該把輪轂余量確定為9mm。實踐證明，在設備正常情況下的批量生產中， 輪轂外徑余量取7mm比較適宜。

        輪轂、輪輞端面的余量確定。這兩項余量的確定 主要取決于端面氧化皮壓入、端面的不平整狀況以及預成形時輪轂端面尖角部位填充不完全所造成的輪轂端部圓角三個因素。在模具首次設計中，這一余量一 般取7mm和6mm。為了降低成本，曾經試圖降低這兩種余量，結果造成輪轂端面尖角部位加工不起來。所以，最終仍然將輪轂、輪輞的單邊余量設定至7mm和6mm的初期水平。

        輻板和輪輞內徑加工余量的確定。由于在淬火和冷卻處理過程中輻板會出現變形，因此輻板加工余量的確定，不僅要考慮氧化皮壓入、表面 裂紋等缺陷的去除，還要格外重視輻板變形的影響 。經生產企業長期批量生產經驗的積累，輻板單邊余量 確定6mm最為適合。輪輞內徑也取相同尺寸為宜。淬火下沉量的確定。車輪淬火后，輪輞的增大量叫做淬火下沉量。壓彎模設計時，應該確保車輪壓彎成形以后，轂輞距減小一個淬火下沉量，以確保淬火后的轂輞距符合要求尺寸。淬火下沉量的確定，和火車輪的型號有關。 據蘇聯資料介紹，915車輪淬火下沉量為3—5mm。安徽某鋼廠在915車輪模具設計時，淬火下沉量取6mm。

        由于火車車輪的鍛造工序繁多，各環節中對輪坯不同部分的數據誤差要求較高，且由于涉及到材料金屬物理化學性質的變更，因此對鍛造過程中的數據控制和數值模擬要求較高，所以對于鍛造工作的每個環節而言，建立數值模擬分析是十分必要的。

        目前在數值分析方面，主要采取的是有限元數值分析法，這是一種將連續體根據實際需要，分化為若干個大小有限的單元個體集合，以方便分析連續體力學問題相關數據的方法。這一方法應用在車輪鍛造生產過程中，可以精確求解輪坯變形時內部速度場、應力場以及應變場等的變量，從而為車輪鍛造各道工序，提供了科學的理論依據。在目前我國火車車輪生產中，基于有限元理論和相關軟件支持，已經普遍建立起了火車輪預成形和成形工步數值模擬分析模型、壓彎過程數值模擬分析模型、沖孔過程數值模擬分析模型等一系列環節的模擬分析模型。使得工作人員能夠及時掌握各階段數值的變化，以及由此帶來的對成品質量 的影響，實時調整參數設置，確保車輪最終質量得以實現。

        隨著對火車車輪數量要求的增加和質量要求的 提高，我國火車車輪鍛造工藝的缺陷也顯露出來。目前主要問題在于各工步，尤其是在車輪預成形和壓彎工步，對金屬變形量的分配以及模具結構和尺寸的設計等諸多問題，有待進一步研究和改進。這些問題的存在不僅使得車輪鍛造工序和模具設計的周期更長、對模具和車輪的調試以及模具維修的過程趨于復雜，而且還會導致車輪輻板出現裂紋、車輪成形形狀和尺寸滿足不了設計要求等一系列質量問題，使得當前的火車車輪生產，從數量到質量都與實際需要存在相當差距。

        火車車輪鍛造，是一個從材料選擇、模具設計制造、到前期預成形、成形、再到后期壓彎和沖孔的連續性工序系統。由于金屬在各工藝階段會發生相應 的物理和化學變化，因此常常會出現諸如填充不充分 和偏心等缺陷，導致產品質量不能達到預期要求，嚴重者產生廢品。從加工流程優化、數值模擬分析等方面加以完善，是彌補當前車輪鍛造工藝相關環節缺陷，保證車輪最終質量的有效途徑。以有限元理論為基礎的數值模擬分析模型，是目前實現鍛造過程數值模擬分析的可靠途徑，是實現對鍛造過程中相關數值精確控制的有效手段。所以，我國火車車輪鍛造工藝的改進，除了要注重生產設備和新型工藝的開發外，對以有限元理論為依托的計算機軟件輔助分析系統的開發運用也應該予以重視，將其納入工藝改進的重要組成部分。
