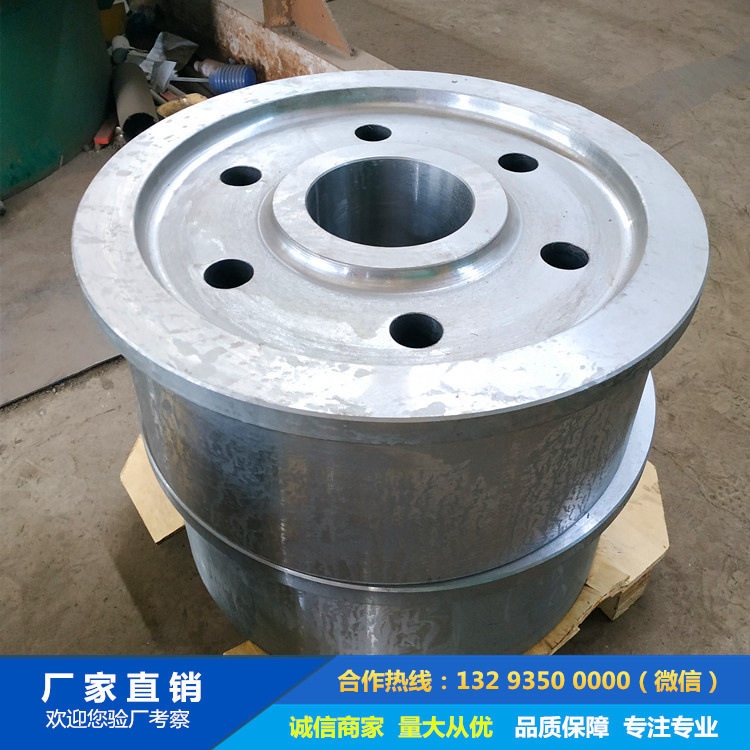

鍛造車輪鍛件的工藝
鍛造起重機車輪鍛件是一項技術要求較高的工藝，涉及材料選擇、加熱、鍛造、熱處理、機加工和檢測等多個環節。以下是詳細的工藝流程及關鍵控制點：
1. 材料選擇
常用材料：
碳鋼：45#、60#（適用于中小型車輪，成本低）
合金鋼：42CrMo、65Mn（高強度、耐磨，適用于重載車輪）
特殊鋼：如50Mn2、34CrNiMo6（用于高沖擊、高疲勞工況）
材料要求：
符合GB/T 699（碳鋼）或GB/T 3077（合金鋼）標準
低硫磷含量（S≤0.035%，P≤0.035%），減少熱脆性
2. 下料
方法：
鋸床切割（高精度，無熱影響區）
火焰切割（效率高，需打磨去除熱影響層）
坯料尺寸計算：
考慮鍛比（通常≥3）和加工余量（單邊3~5mm）
公式：坯料體積 = 鍛件體積 × (1 + 燒損率5~8%)
3. 加熱工藝
加熱設備：
燃?xì)鉅t（溫度均勻，適合大批量）
中頻感應加熱（效率高，氧化少）
溫度控制：
材料始鍛溫度(℃)終鍛溫度(℃)加熱時間(min/mm)
45#鋼 1150~1200 ≥800 0.6~1.0
42CrMo 1180~1220 ≥850 0.8~1.2
關鍵點：
坯料需透熱（心表溫差≤50℃）
防止脫碳（爐內保持微正壓）
(1) 自由鍛（小批量）
工藝流程：
鐓粗：提高徑向力學性能
沖孔：去除中心缺陷
馬杠擴孔：形成輪輞基本形狀
整形：保證尺寸精度
設備選擇：
1~5噸模鍛錘（Φ300~800mm車輪）
2000~5000噸液壓機（Φ800mm以上車輪）
(2) 模鍛（大批量）
模具設計要點：
分模面選擇在輪緣最大直徑處
拔模斜度5~7°
飛邊槽寬度占鍛件投影面積15~20%
典型工步：
圖表
代碼
下載
加熱坯料
預鍛
終鍛
切邊
校正
5. 熱處理工藝
常規流程：
圖表
代碼
下載
正火
粗加工
調質
精加工
表面淬火
參數示例（42CrMo）：
正火：880℃×2h，空冷
調質：
淬火：850℃油冷（冷卻速率≥80℃/s）
回火：580℃×4h，硬度28~32HRC
表面淬火：
高頻淬火：900~1000℃，水冷
硬化層深3~5mm，硬度50~55HRC
6. 機械加工
關鍵工序：
車削踏面：IT7級精度，Ra≤1.6μm
鏜軸承孔：圓柱度≤0.02mm
銑鍵槽：對稱度0.05mm
夾具設計：
以輪轂內孔定位，端面壓緊
采用軟爪卡盤（跳動≤0.03mm）
7. 質量檢測
檢測項目表：
檢測項方法標準要求
化學成分 光譜分析 GB/T 222
超聲波探傷 UT檢測 JB/T 5000.15-2007
硬度 布氏硬度計 輪踏面HBW280~320
金相組織 顯微鏡觀察 索氏體含量≥90%
動平衡 平衡機測試 殘余不平衡量≤G6.3級
8. 常見缺陷及對策
折疊：
原因：金屬流動不合理
解決：優化模具圓角半徑（R≥10mm）
淬火裂紋：
原因：冷卻速度過快
解決：采用分級淬火（Ms點附近緩冷）
偏析：
原因：鋼錠凝固缺陷
解決：增加鍛造比（≥5）
工藝創新方向
等溫鍛造：在相變溫度區間慢速變形（Ti合金車輪適用）
形變熱處理：鍛件鍛造后直接淬火（節能20~30%）
增材復合制造：激光熔覆耐磨層（壽命提高3~5倍）
該工藝方案可使車輪鍛件達到：
疲勞壽命≥100萬次（ISO 281標準）
承載能力比鑄件提高40%以上
批量生產時良品率≥98.5%
實際生產中需根據設備能力和產品規格調整參數，建議首件采用三維模擬（如DEFORM軟件）驗證工藝合理性。
