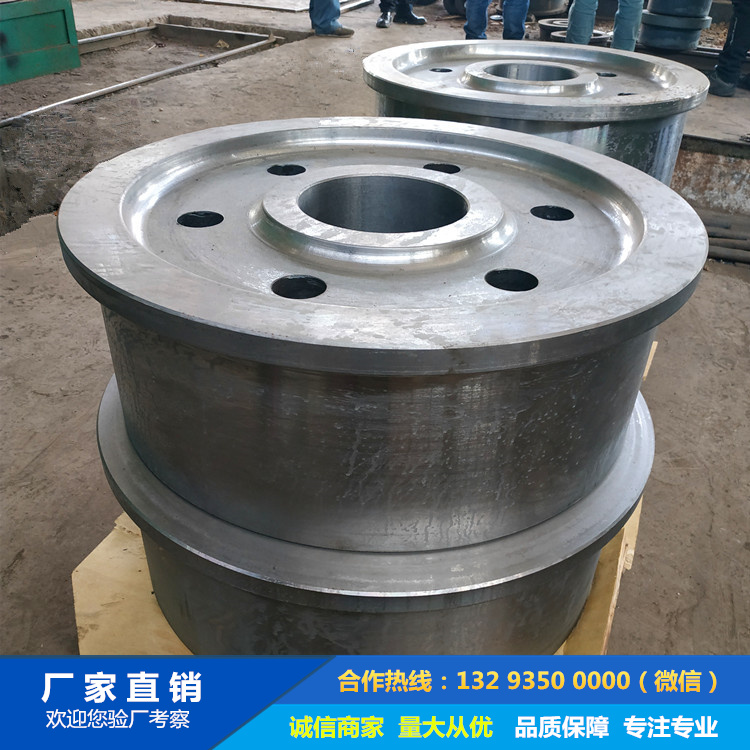

軌道輪鍛件的工藝
軌道輪（如鐵路車輪、起重機軌道輪等）鍛件的制造工藝需要兼顧高強度、耐磨性、抗疲勞性和尺寸精度。以下是詳細的工藝流程及關鍵技術要點：
1. 材料選擇與準備
常用材料
高碳鋼：CL60（中國鐵路標準）、ER8/ER9（歐洲標準），含碳量0.55%~0.70%
合金鋼：35CrMo、50Mn2V（重載工況）
特殊要求：
硫磷含量≤0.025%（減少熱脆性）
氫含量≤2ppm（防止白點缺陷）
坯料制備
連鑄圓坯：直徑Φ200~600mm，需探傷合格
下料方式：
冷鋸切割（切口平整，無熱影響區）
坯料重量公差：±1.5%（確保鍛比≥4）
2. 加熱工藝
加熱參數
材料加熱溫度(℃)保溫時間(min/mm)終鍛溫度(℃)
CL60 1180~1220 0.8~1.2 ≥850
35CrMo 1200~1250 1.0~1.5 ≥900
關鍵控制
溫度均勻性：坯料心表溫差≤80℃（紅外測溫儀監控）
防脫碳措施：
保護氣氛加熱（N?+CO?混合氣體）
表面涂防氧化涂料
3. 鍛造工藝
自由鍛工藝（適用于大直徑輪件）
鐓粗：高度壓縮比30%~40%，消除鑄造組織
沖孔：采用空心沖頭，孔徑為輪轂直徑的1/3
馬杠擴孔：分3~5次逐步擴至目標尺寸
整形：使用仿形砧，保證輪緣輪廓精度
模鍛工藝（批量生產）
模具設計：
預鍛模：金屬分配比（輪輞:輪輻:輪轂=5:3:2）
終鍛模：飛邊厚度3~5mm，橋部寬度15~20mm
設備選型：
≤Φ800mm車輪：16MN模鍛錘
Φ800mm車輪：60MN液壓機
工藝仿真
使用QForm/DEFORM軟件優化：
金屬流動方向（確保流線沿輪廓分布）
模具應力分析（最大應力≤800MPa）
4. 熱處理工藝
常規熱處理流程
圖表
代碼
下載
930℃×2h空冷
粗加工
850℃水淬
480℃×4h
精加工
特殊處理工藝
等溫淬火（貝氏體車輪）：
鹽浴淬火（280℃×30min），獲得B下組織，沖擊韌性提高50%
殘余應力消除：
振動時效（頻率50Hz，時間30min）
5. 機械加工
關鍵工序
車輪踏面車削：
數控立車加工，圓度≤0.05mm
表面粗糙度Ra≤1.6μm（降低滾動接觸疲勞）
輪轂孔加工：
鏜孔精度H7，圓柱度≤0.01mm
螺栓孔加工：
位置度≤Φ0.1mm（使用多軸鉆模）
工裝夾具
液壓膨脹芯軸（定位精度0.02mm）
磁性工作臺（快速裝夾淬硬輪面）
6. 檢測與質量控制
檢測項目表
檢測項方法標準要求
超聲波探傷 水浸法UT EN 13262:2004 A級
硬度分布 網格檢測（20×20mm） 輪踏面HBW280~320
殘余應力 X射線衍射法 表面壓應力≥-200MPa
疲勞試驗 旋轉彎曲試驗機 ≥5×10?次（載荷譜模擬）
缺陷防控
白點缺陷：鍛后緩冷（≤20℃/h）至150℃以下
帶狀組織：正火后以≥30℃/s速率冷卻
7. 表面強化技術
激光淬火：
硬化層深1.2~1.5mm，硬度HRC55~60
噴丸處理：
鋼丸直徑0.6mm，覆蓋率≥98%
等離子堆焊：
輪緣堆焊Co-Cr-W合金，耐磨性提高3倍
8. 工藝創新方向
近凈成形技術：
精密模鍛（加工余量≤2mm）
數字化孿生：
通過IoT實時監控鍛壓參數
AI預測模具壽命（誤差≤5%）
典型工藝參數（以CL60鋼Φ840mm車輪為例）
鍛件重量：320kg（坯料重350kg）
鍛造比：4.5:1
熱處理能耗：≤220kWh/件
全流程周期：18~24小時
該工藝方案可使軌道輪達到：
踏面接觸疲勞壽命≥1.5×10?km（UIC標準）
輪轂-車軸過盈配合壽命≥10年
批量生產合格率≥99.2%
實際生產需根據具體工況（如高速鐵路、港口起重機等）調整材料與工藝參數，建議首件采用全尺寸三維掃描比對驗證。
