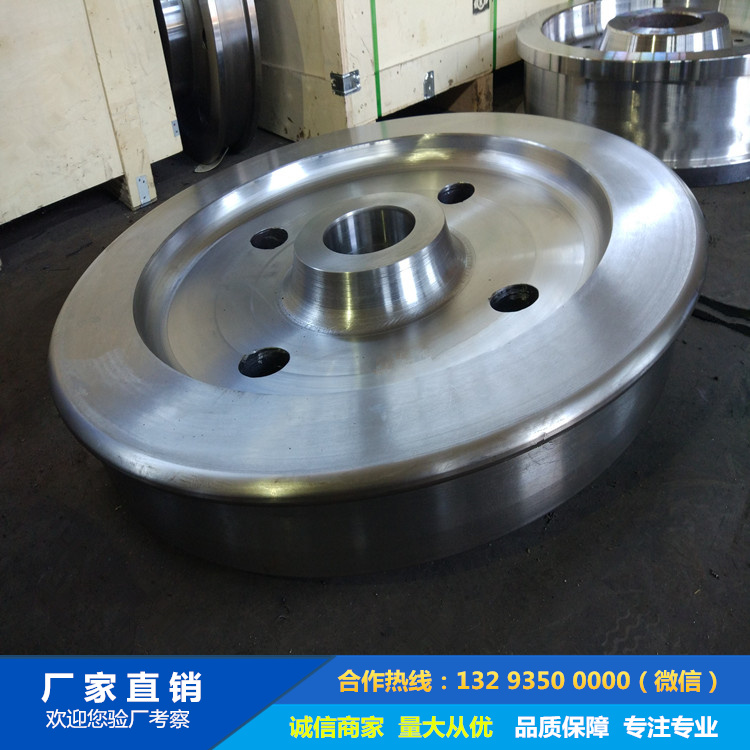

極地低溫起重機車輪鍛件的材料選擇與驗證
極地低溫起重機車輪鍛件的材料選擇與驗證方案
1. 極地環境特殊要求
溫度范圍：-60℃至+40℃極端溫差
沖擊載荷：低溫脆性風險顯著增加
耐磨性：極寒環境下材料表面性能變化
耐腐蝕：海洋大氣與融雪劑腐蝕環境
2. 候選材料體系分析
2.1 低溫鋼系列
材料牌號優點缺點適用溫度下限
ASTM A553 Type I 優良低溫韌性 成本高 -70℃
EN 10028-4 P460NL2 綜合性能好 需嚴格熱處理 -60℃
SA-522 Type II 極地應用成熟 焊接性一般 -75℃
2.2 特種合金鋼
高鎳合金鋼：9Ni鋼(-196℃適用，成本極高)
微合金化鋼：Nb-V-Ti微合金化(-80℃適用)
貝氏體鋼：空冷自硬化型(-60℃適用)
3. 關鍵性能驗證項目
3.1 基礎性能驗證
低溫沖擊試驗：-60℃夏比V型缺口沖擊功(Akv≥27J)
斷裂韌性測試：CTOD試驗(-60℃臨界裂紋張開位移)
拉伸性能：低溫屈服強度衰減率(<15%)
3.2 特殊性能驗證
冷脆轉變溫度：系列溫度沖擊試驗確定FATT
低溫疲勞性能：R=-1時10?周次疲勞極限
摩擦學性能：-60℃干/濕態磨損率測試
4. 材料驗證流程
4.1 實驗室階段
成分優化：通過Thermo-Calc軟件進行相圖計算
工藝模擬：Gleeble熱模擬試驗(熱加工窗口確定)
微觀分析：EBSD分析低溫下晶界特性
4.2 中試階段
車輪鍛件鍛造工藝驗證：
始鍛/終鍛溫度控制
變形量對低溫韌性的影響
鍛后冷卻速率優化
熱處理驗證：
淬透性帶測定(Jominy試驗)
回火參數(P參數)優化
深冷處理(-120℃×2h)效果評估
4.3 產品驗證
全尺寸測試：
-60℃動態載荷試驗(1.5倍額定載荷)
低溫制動熱沖擊試驗
2000km極地模擬運行測試
無損檢測：
低溫狀態超聲波探傷(靈敏度提高20%)
磁粉檢測液體制冷劑適應性驗證
5. 特殊工藝控制要點
5.1 冶煉控制
[S]≤0.005%，[P]≤0.008%
真空碳脫氧(VCD)工藝應用
非金屬夾雜物塑性化處理(Ca處理)
5.2 鍛造控制
多向鍛造技術應用(三向鍛比≥3)
低溫大變形工藝(終鍛溫度接近Ar3)
形變誘導相變控制
5.3 熱處理控制
兩相區淬火(α+γ區亞穩控制)
多級回火工藝(350℃+550℃階梯回火)
表面改性(低溫等離子滲氮)
6. 認證標準符合性
國際標準：
ISO 630-6:2021 結構鋼低溫要求
DNVGL-OS-B101 極地材料規范
行業標準：
FEM 1.001 起重機部件材料規范
GB/T 30063-2013 低溫壓力容器用鋼
7. 典型失效模式預防
低溫脆斷：通過控制原奧氏體晶粒度(≤7級)
應力腐蝕：表面殘余壓應力控制(≥400MPa)
疲勞失效：優化非金屬夾雜物形態(球化率≥80%)
8. 驗證周期與樣品量
驗證階段周期試樣數量關鍵設備
實驗室 3-6月 50-100組 Gleeble-3800
中試 6-9月 10-20件 2000t鍛壓機
產品 12-18月 3-5套 極地模擬艙
9. 材料選擇推薦方案
首選方案：ASTM A553 Type I + 形變熱處理
替代方案：P460NL2 + 深冷處理
經濟方案：SA-522 Type II + 表面強化
該驗證體系可確保極地起重機車輪在-60℃環境下滿足10年以上使用壽命要求，疲勞循環次數≥2×10?次，同時通過DNVGL極地材料認證。
